Supervisión de velocidad
Bihl+Wiedemann ofrece varios módulos para la supervisión de velocidad segura.
Extremadamente compacto y de bajo coste
Supervisores de velocidad seguros para sensores e iniciadores: Monitores de Seguridad Base
- Controlador de seguridad compacto autónomo
- 4 entradas de 2 canales seguras o entradas estándar + salidas de señalización
- Supervisor de velocidad seguro en las entradas locales
- 2 ejes en 2 canales (SIL2, PLd, o SIL3, PLe)
- 4 ejes en 1 canal (SIL1, PLc)
- Supervisión de parada segura mediante entradas locales
- 4 ejes en 2 canales (SIL2, PLd)
- 2 salidas electrónicas seguras
- Interfaz de Ethernet o interfaz de USB para la configuración
- Diagnóstico detallado e historial de desconexiones a través del software o control
- Tarjeta de memoria para intercambio sencillo del dispositivo
¡Y todo esto en un dispositivo con una anchura total de sólo 22,5 mm!
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad-segura-con-2-sensores-capaz-de-controlar-hasta-2-ejes.png)
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad-segura-con-1-sensor-capaz-de-controlar-hasta-4-ejes.png)
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad-segura-en-el-Monitor-de-Seguridad.png)
Supervisión de velocidad segura en el Monitor de Seguridad Supervisión de velocidad segura con 1 sensor, capaz de controlar hasta 4 ejes
Funcionalidad máxima
Supervisor de velocidad seguro para encoder
- Supervisión de hasta 2 ejes hasta SIL3, PLe
- Para sin/cos, SSI, TTL o Encoder HTL
- Diagnóstico detallado e historial de desconexiones a través de software
- Tarjeta de memoria para intercambio sencillo de dispositivo
- 22,5 mm de anchura total
La señal del encoder se toma entre el encoder y el convertidor
Dispositivos con salidas locales seguras
- 2 salidas electrónicas seguras
- Todas las funciones de seguridad acorde a la norma EN 61800-5-2
- Se pueden implementar cualquier cantidad de funciones de seguridad
- Posibilidad de proyección de varias funciones o misma función con diferentes parámetros
- Proyección de hasta 12 dispositivos
![](https://faincagroup.com/wp-content/uploads/2022/03/El-encoder-se-conecta-directamente-al-supervisor-de-velocidad-seguro.jpg)
Lo que los supervisores de velocidad pueden hacer en la actualidad
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad.jpg)
- Parada segura
- Velocidad
- Rango de velocidad
- Dirección de rotación
- Rotura de eje
- Desalineación
- Deslizamiento
- Rampa de frenado
- Posición
- Posición final
- Rango de posición
También para diferentes engranajes
Monitor de Seguridad con conexión segura de bus de campo
Supervisión de velocidad segura en el accionamiento
- CIP Safety via Sercos
- Safety over EtherCAT (FSoE)
Naturalmente Bihl+Wiedemann también ofrece monitores de seguridad para la combinación con un PLC de seguridad (F-CPU):
- PROFIsafe via PROFIBUS
- PROFIsafe via PROFINET
- CIP Safety via EtherNet/IP
![](https://faincagroup.com/wp-content/uploads/2022/03/Monitor-de-Seguridad-con-conexion-segura-de-bus-de-campo.jpg)
Monitor de seguridad y convertidor de frecuencia con supervisor de velocidad seguro conectados a través de bus de campo seguro.
Aplicaciones
Supervisión de velocidad y posición con encoders
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad-y-posicion-con-encoders-300x156.jpg)
![](https://faincagroup.com/wp-content/uploads/2022/03/Supervision-de-velocidad-y-posicion-con-encoders-Dispositivos-de-Mando-300x200.jpg)
Dispositivos de mando para estanterías
Máquina-herramienta
Software
![ASIMON360](https://www.bihl-wiedemann.de/fileadmin/_processed_/b/6/csm_ASIMON360_1db71e3596.png)
- Simple e intuitivo diagnóstico y software de configuración
- Historial de activación
- Configuración de los módulos E/S y monitor de velocidad
- Diagnóstico online
- Mantenimiento remoto

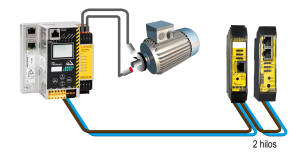

Diagnóstico a través de bus de campo
Supervisión de velocidad segura en el monitor o en el módulo
![](https://faincagroup.com/wp-content/uploads/2022/03/Diagnostico-a-traves-de-bus-de-campo-300x159.png)
- 12 terminales del Monitor de Seguridad Integrado configurables, por ejemplo:
- 6 salidas seguras más 3 entradas seguras de doble canal
- 6 entradas seguras de doble canal
- E/S estándar
- Realizando diferentes combinaciones
- Supervisor de velocidad seguro en las entradas locales
- 3 ejes en 2 canales (SIL2, PLd)
- 6 ejes en 1 canal (SIL1, PLc)
Conexión sencilla
Adaptadores para la conexión sencilla entre el convertidor de frecuencia y la línea del encoder
- Adaptador para la conexión de 2 encoders
- Convertidor y conexión de encoder mediante terminales
- Adaptador de cable Sub D 9-/15-terminales
- Toma Y
- Cable de conexión RJ45/Mini-IO integrado
Fabricaciones especiales bajo demanda
Cable de conexión RJ45, Mini-IO, cable
- RJ45 a R
- J45
- RJ45 a Mini-IO
- Mini-IO a los terminales
- RJ45 a los terminales
Posibilidades de conexión Supervisor de Velocidad seguro
Cable de conexión
- RJ45 a RJ45
- RJ45 a Mini-IO
Cable de conexión
- RJ45 a Mini-IO
- Mini-IO a Mini-IO
Cable de conexión
- Mini-IO a terminales
- RJ45 a terminales
El sistema de Bihl+Wiedemann
- Interfaz a todos los buses de campo habituales
- Todos los datos de diagnóstico disponibles en el PLC
- Señales seguras y estándar
- Hasta 62 módulos de seguridad/acopladores
- Acoplamiento seguro de hasta 31 unidades a través de Ethernet estándar
- Ampliable mediante cable bifilar sin apantallamiento
- E/S seguras o estándar a través de la misma línea
- Es posible la instalación descentralizada
